Cómo escribir texto en AutoCAD - Consejos y trucos que necesitas

AutoCAD: Una breve introducción

AutoCAD es un robusto software de diseño asistido por computadora (CAD) en arquitectura, ingeniería y construcción. Permite a los usuarios crear dibujos 2D y 3D utilizando herramientas de dibujo avanzadas. Algunas de sus características clave incluyen bloques dinámicos para elementos de diseño reutilizables, administración de capas para una mejor organización y escalado de anotaciones para tamaños de texto consistentes. El modelado 3D de AutoCAD es especialmente beneficioso ya que permite simulaciones y visualizaciones realistas. Su precisión y eficiencia lo convierten en una excelente herramienta para profesionales de diferentes industrias.

Beneficios de usar texto en diseños de AutoCAD

• Claridad de diseño mejorada: Agregar anotaciones de texto ayuda a transmitir detalles de diseño esenciales, reduciendo la confusión. También asegura que todas las etiquetas e instrucciones sean visibles, mejorando la comunicación entre ingenieros, diseñadores y clientes.
• Presentación profesional: El texto bien colocado mejora la estética general del diseño, haciéndolo parecer pulido. Las etiquetas claras hacen que el diseño sea fácil de interpretar. Esto da un atractivo profesional y también es beneficioso para la aprobación de proyectos.
• Fácil identificación de componentes: El texto adecuado y bien colocado permite a los usuarios identificar rápidamente partes específicas del dibujo, lo que facilita la localización de diferentes elementos. Esto es esencial para proyectos complicados con muchas capas y acelera la solución de problemas.
• Cumplimiento con estándares de la industria: Varias industrias requieren anotaciones y etiquetas especializadas para el cumplimiento reglamentario. AutoCAD admite formatos estándar y estilos de texto, lo que garantiza que el diseño cumpla con las directrices profesionales. Esto minimiza los errores en la documentación.
• Mejor documentación y mantenimiento de registros: Escribir texto en AutoCAD proporciona detalles esenciales sobre el proyecto, como fechas, revisiones y especificaciones. Esto asegura un registro claro de la historia del proyecto y los cambios de diseño, y los proyectos bien documentados hacen que las modificaciones adicionales sean fáciles.

Cómo escribir en AutoCAD: Las 2 mejores formas

Crear texto multilínea

PASO 1

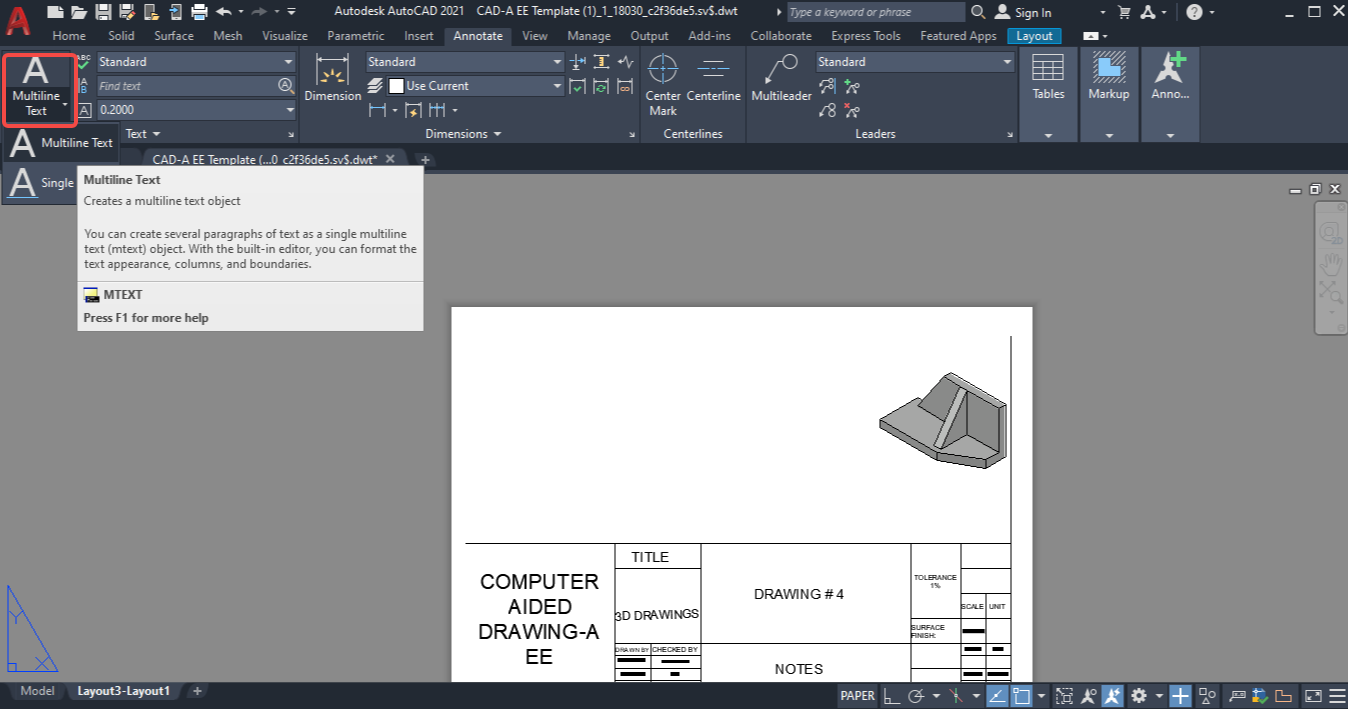

1. Abra la herramienta de texto multilínea

Para escribir texto en AutoCAD, primero, abra su diseño de AutoCAD y haga clic en la herramienta "Texto multilínea" (MTEXT) desde el panel "Annote" en la pestaña "Home". También puede escribir MTEXT en la línea de comandos y presionar Intro para continuar.

PASO 2

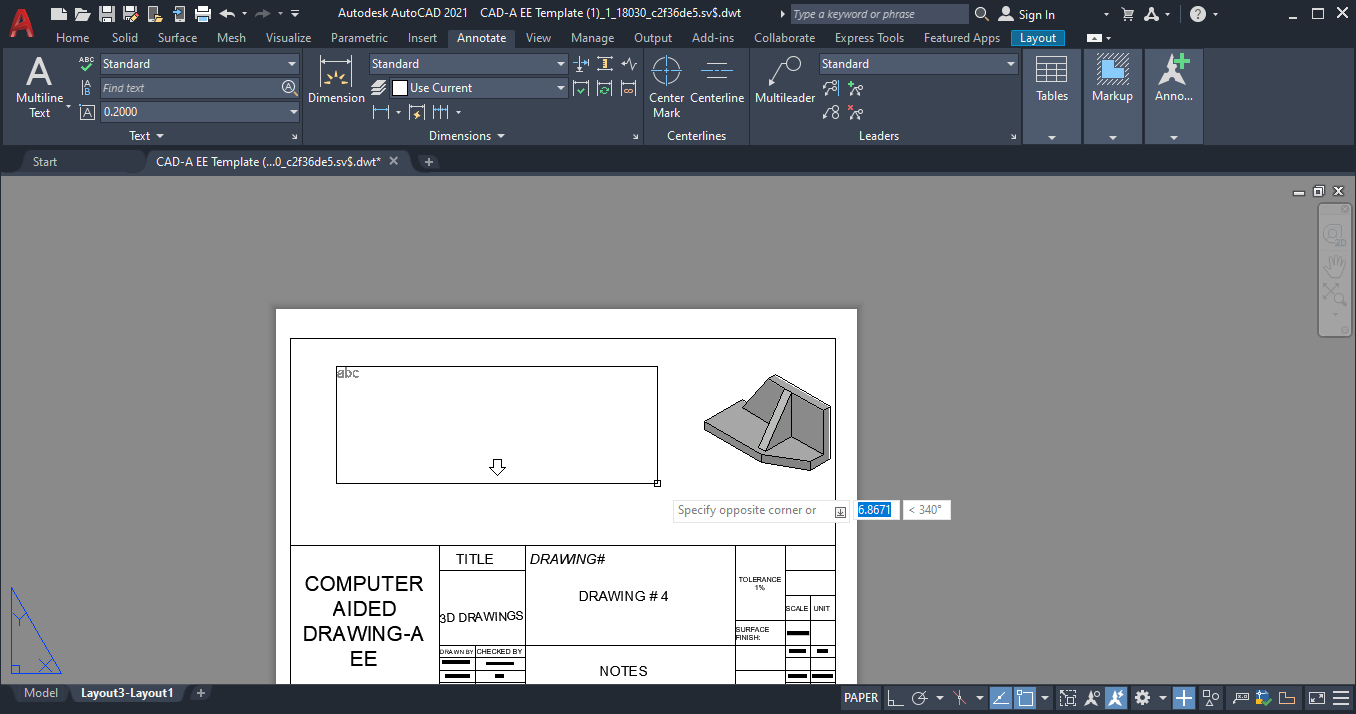

1. Definir el límite del texto

A continuación, haga clic y arrastre el cursor para crear el área donde desea colocar el texto. Este límite establece el ancho pero no la altura y se expande a medida que escribe.

PASO 3

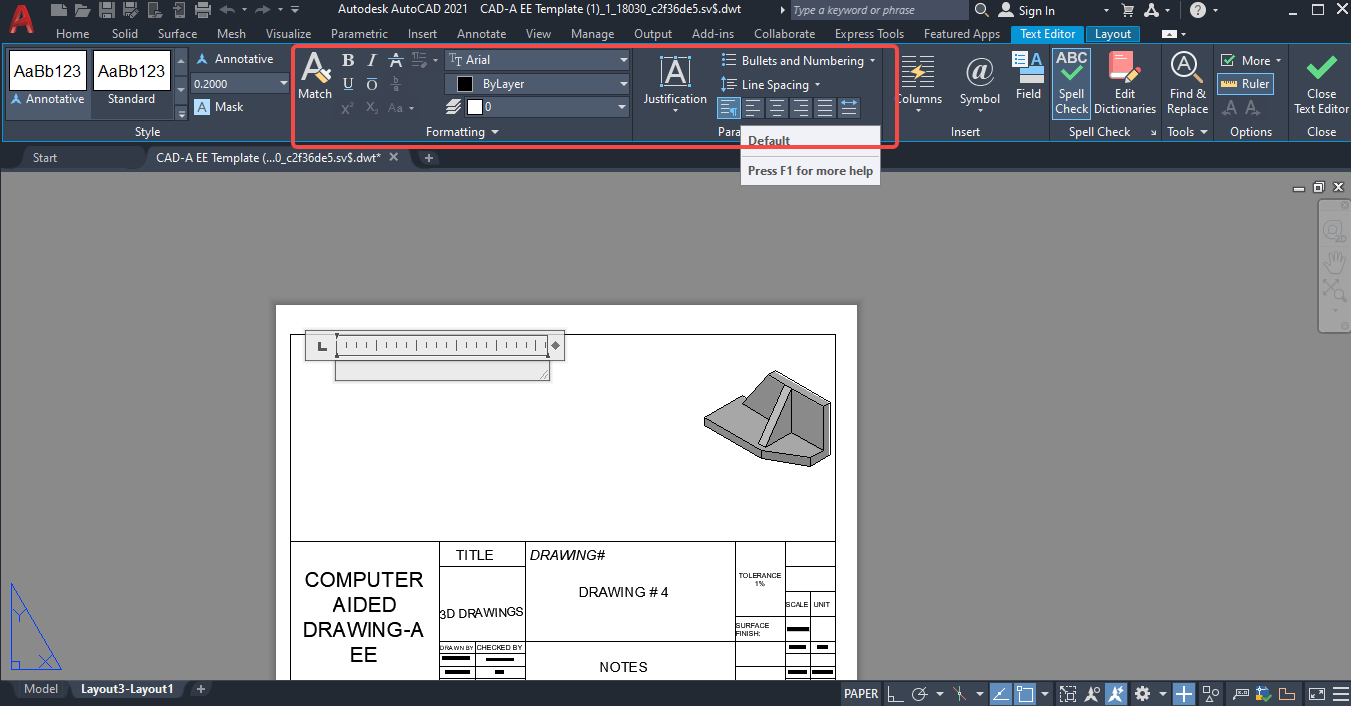

1. Ajuste el formato y el estilo del texto

Personaliza el texto, el estilo y la alineación usando la pestaña del editor de texto según sea necesario. También puede usar características como justificación, espaciado y ancho de línea para una mejor legibilidad.

PASO 4

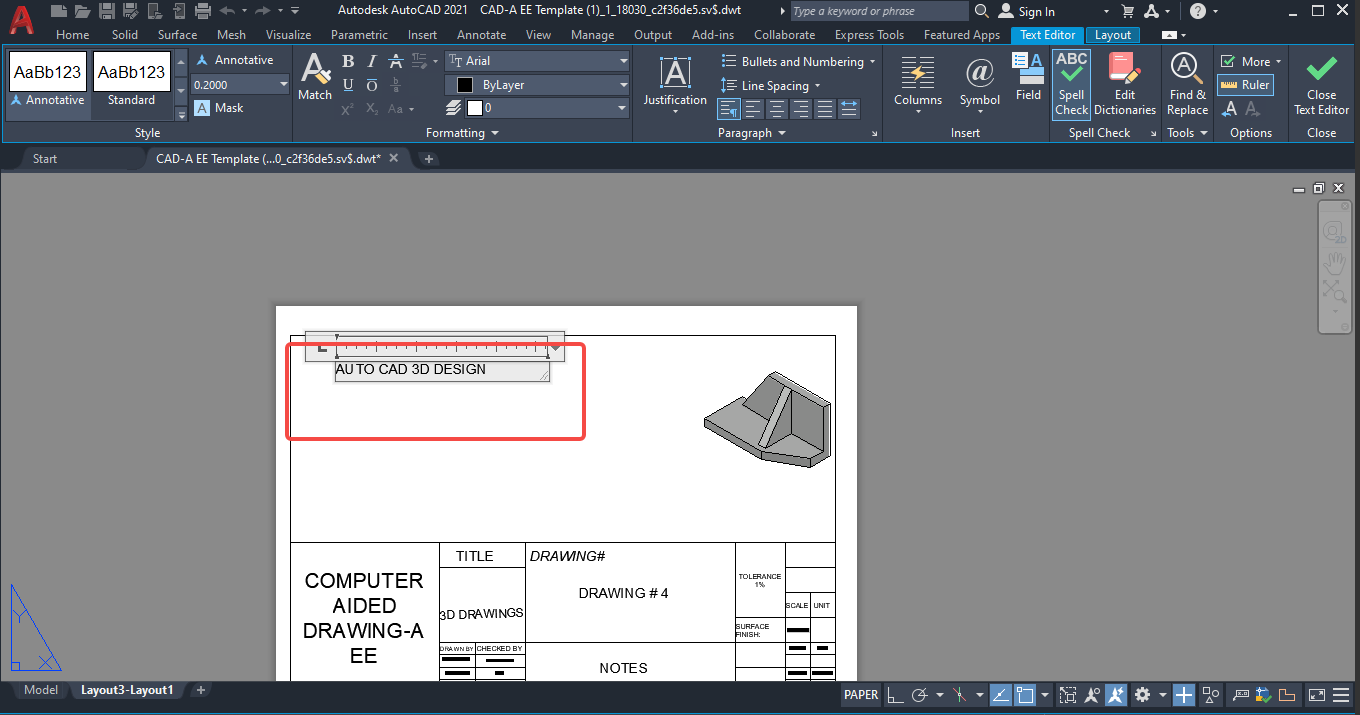

1. Ingrese y edite el texto

A continuación, escriba el texto deseado dentro del límite. Si es necesario, modificar el texto utilizando las opciones de formato. También puede agregar caracteres o símbolos especiales.

PASO 5

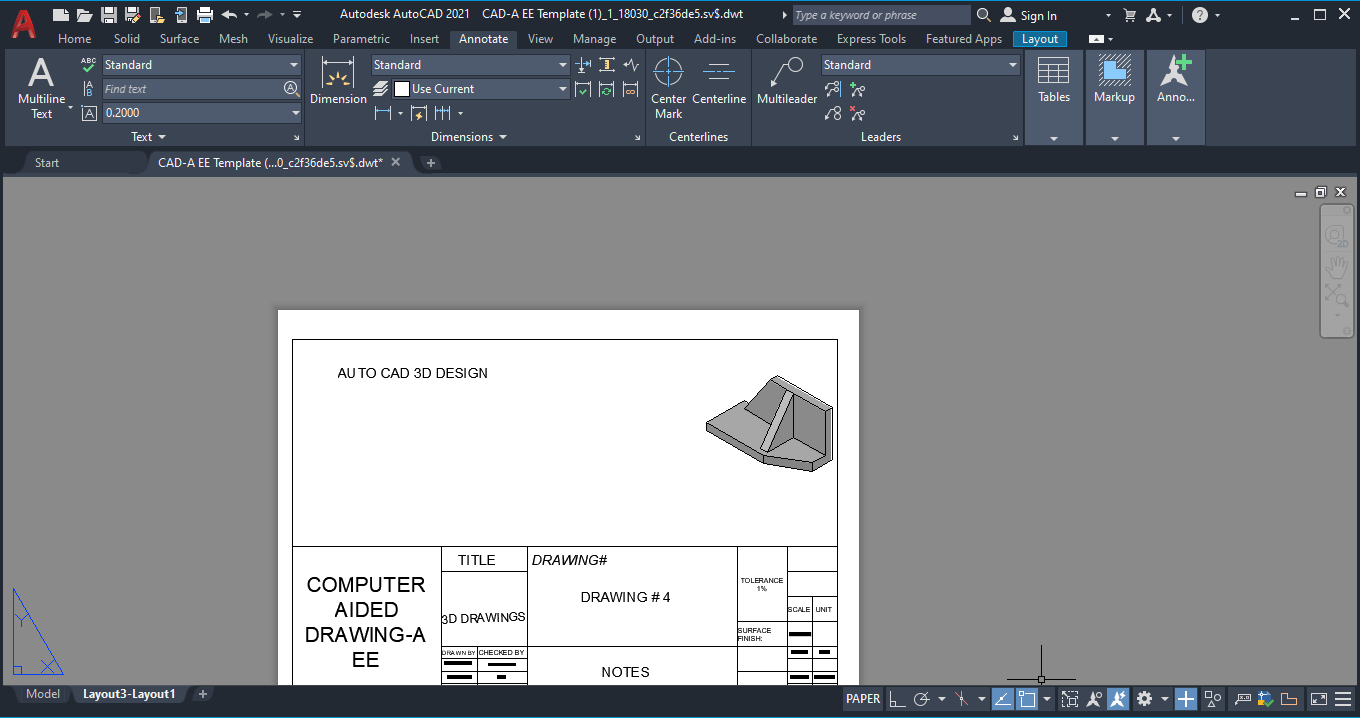

1. Guardar y salir del editor de texto

Una vez satisfecho con el texto, haga clic fuera de la caja o presione CTRL + E para salir del editor de texto. Al hacer doble clic en el texto se reabrirá el editor de texto para más cambios.

Crear texto de una sola línea

PASO 1

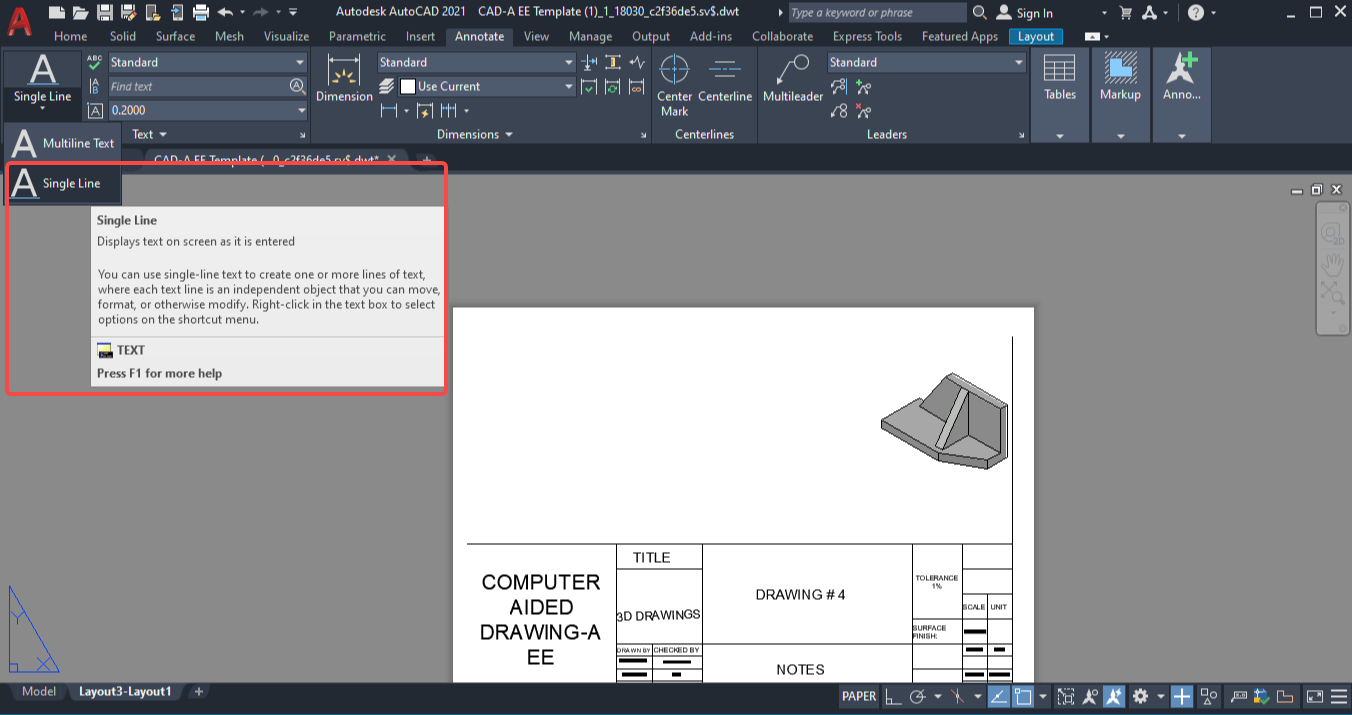

1. Abra la herramienta de texto Single- L ine

Haga clic en el "Texto de una sola línea" (Texto) del panel "Anotación" en la pestaña "Inicio". Puede introducir texto en la línea de comandos y presionar Intro para continuar.

PASO 2

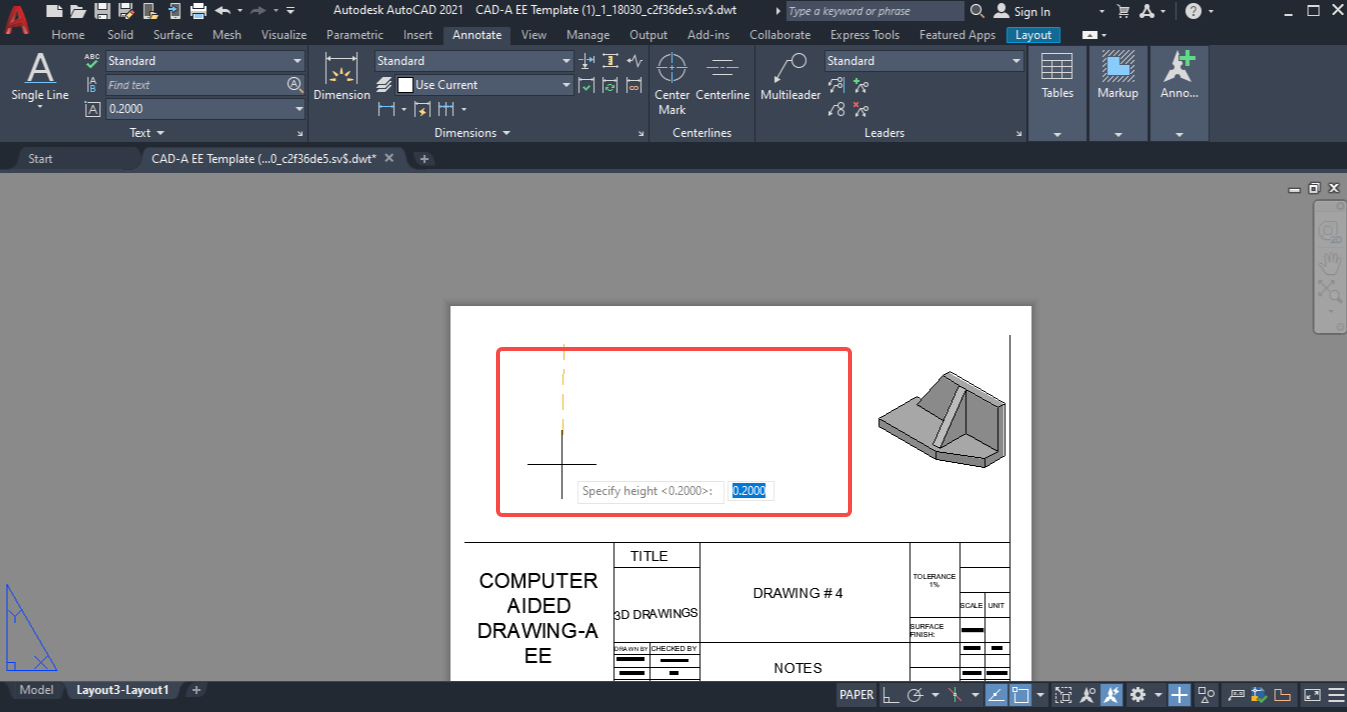

1. Especificar el punto de inserción

A continuación, haga clic en cualquier parte del dibujo para determinar dónde comenzará el texto. Esto establece el punto de partida para su cadena de texto.

PASO 3
1. Establezca la altura y la rotación del texto

AutoCAD le pedirá que ingrese la altura del texto. Escriba el valor deseado y presione Intro. Luego, especifique el ángulo de rotación del texto o presione Intro para mantenerlo en 0 grados.

PASO 4

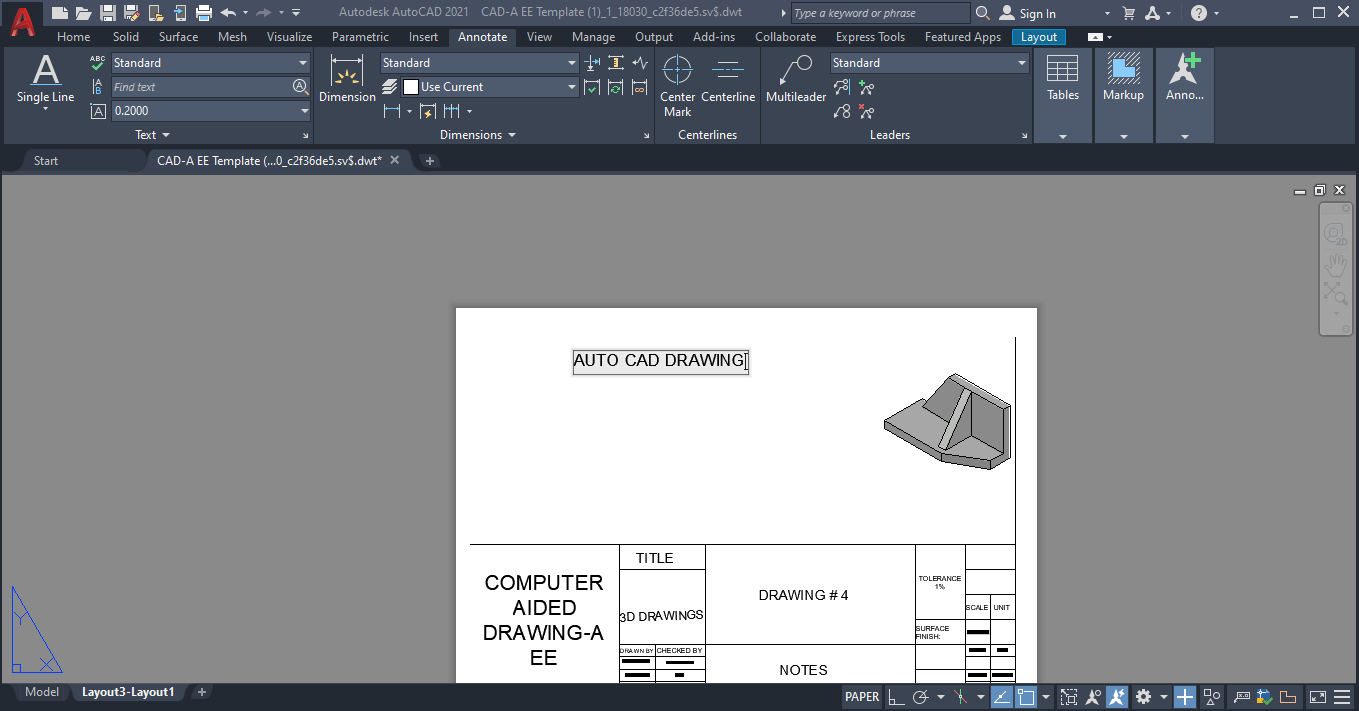

1. Ingrese y finalice el texto

Escriba su texto y luego presione Intro para continuar agregando más líneas de texto. Finalmente, presione Intro dos veces o Esc para salir del comando. Puedes modificar el texto más tarde cuando quieras.

Puede escribir texto en AutoCAD usando estos dos métodos efectivos. Es efectivo para escribir texto en diseño. Sin embargo, si desea agregar texto a los diseños de video con más personalización y efectos, elija CapCut.

Agregue texto a los diseños de video usando CapCut fácilmente

CapCut es un poderoso software de edición de video que simplifica la adición de texto a los videos. Ofrece varios efectos de texto avanzados y animaciones dinámicas para hacer el texto más atractivo. También puede elegir diferentes fuentes y estilos para su texto. Con su interfaz intuitiva y extensas herramientas relacionadas con el texto, puede agregar fácilmente texto a los videos en clics.

Descárguelo CapCut hoy y use sus funciones relacionadas con el texto para mejorar sus diseños de video.

Características clave

• Archivo de subtítulos importado: CapCut le permite cargar y sincronizar fácilmente archivos de subtítulos externos.
• Efectos de texto avanzados: CapCut los efectos de texto avanzados le permiten mejorar la visibilidad del texto aplicando sombras, degradados y trazos.
• Animaciones de texto dinámicas: CapCut ofrece diversas animaciones de texto, como Typewriter, Fade-in, Wave-in, etc.
• Fuentes y estilos personalizables: Hay muchas fuentes y estilos de texto para que elijas en CapCut.

Pasos para agregar texto a los diseños de videos

PASO 1

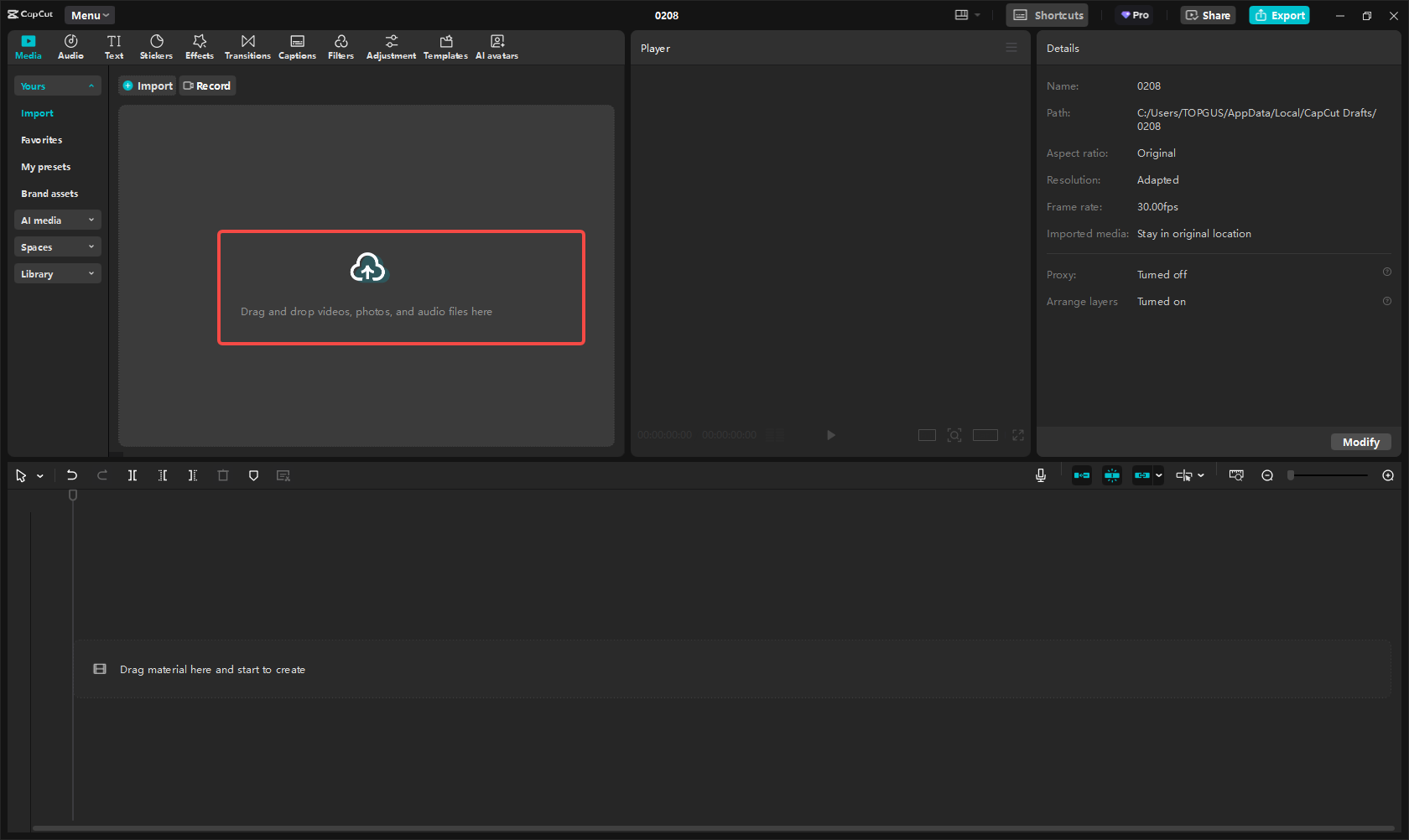

1. Importar el diseño

Primero, abre CapCut y crea un nuevo proyecto. A continuación, haga clic en "Importar" y seleccione un diseño basado en video o imagen que desee editar desde su PC. Si el diseño ya está presente en CapCut, ve a "Mis espacios" para acceder a él.

PASO 2

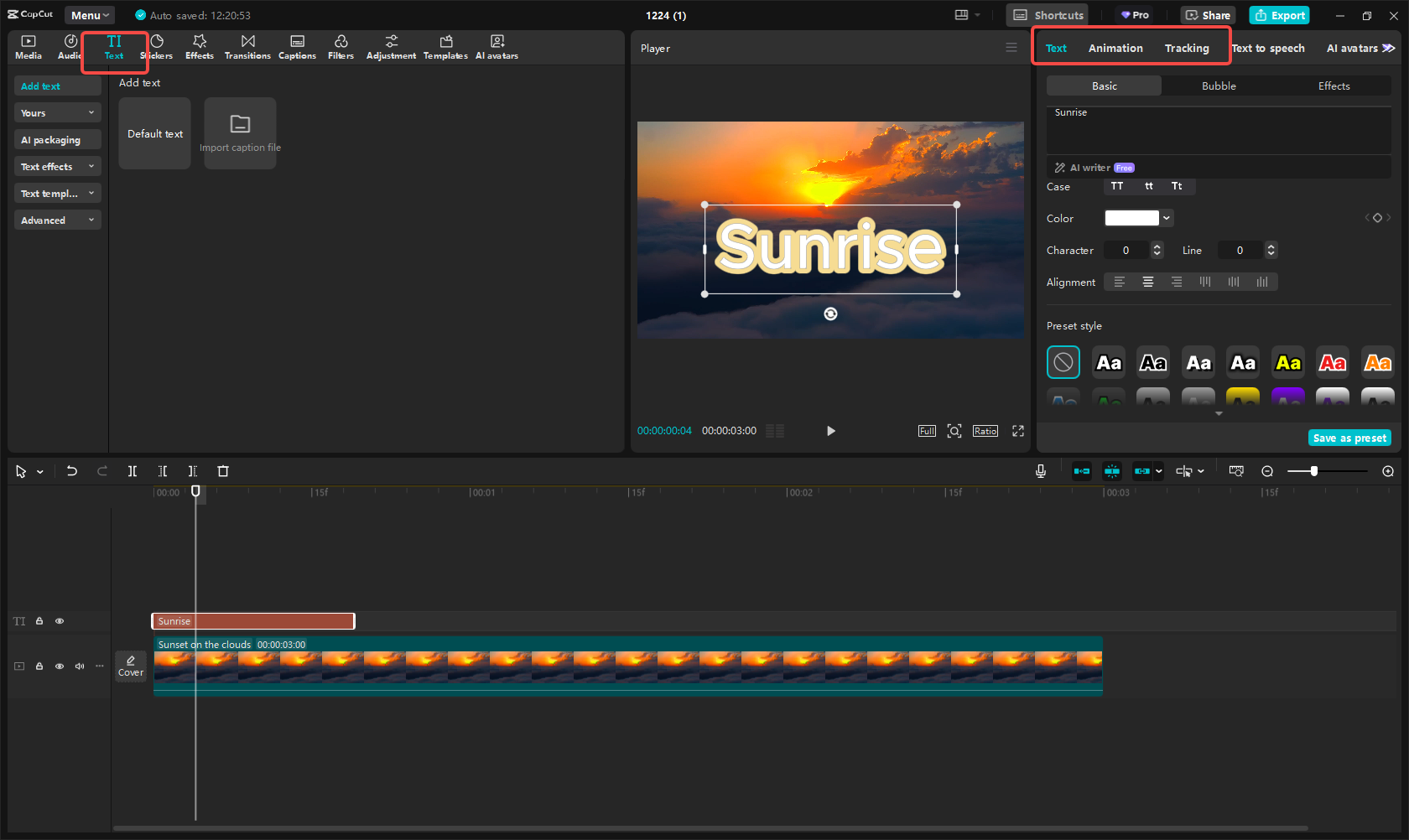

1. Agrega texto al video

Haga clic en "Texto" y seleccione "Agregar texto" para crear una nueva capa de texto. Escriba el texto deseado y personalícelo con diferentes fuentes, colores, estilos y efectos. También puede mejorar el texto aplicando sombras, contornos o animación para una apariencia más profesional. Por último, puede ajustar el tamaño, la posición y la opacidad del texto para que se ajuste perfectamente al diseño.

PASO 3

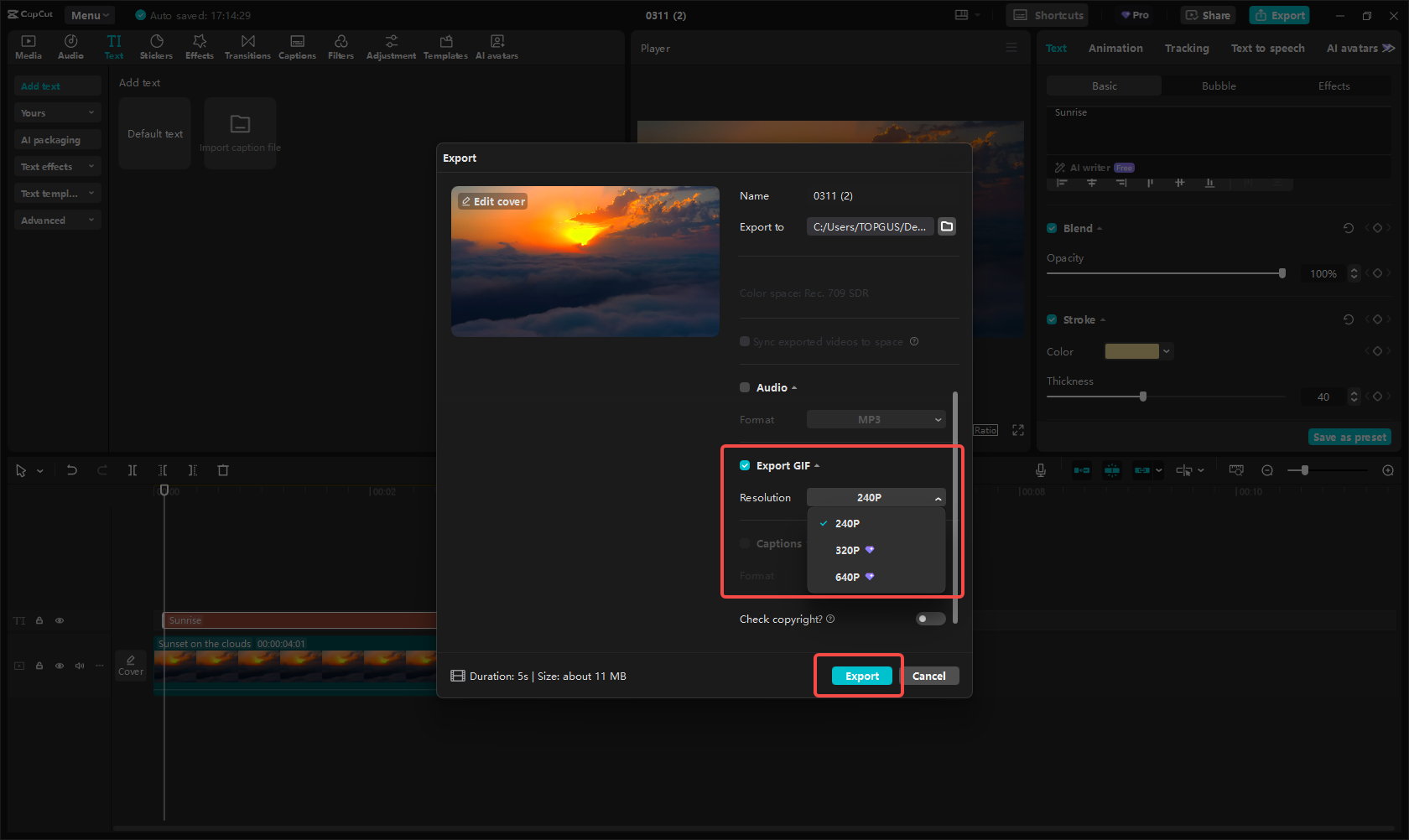

1. Exportar la imagen

Una vez satisfecho con sus diseños, haga clic en "Exportar" y seleccione "Exportar GIF", seleccione la resolución. Luego haga clic en "Exportar" nuevamente para guardar el diseño de su imagen en su dispositivo.

Bono: Las 6 mejores características de texto de AutoCAD que debes usar

1
1. TEXTFIT

El comando TEXTFIT en AutoCAD le permite ajustar el ancho y la altura del texto para que quepa en un espacio deseado sin cambiar su contenido. Esto es particularmente útil cuando se trabaja en con áreas de diseño limitadas o se mantiene la coherencia en la apariencia del texto. Mantiene el texto legible y alineado correctamente. Para usarlo de manera efectiva, seleccione el texto y especifique un nuevo límite, y AutoCAD ajustará el tamaño en consecuencia.

2
1. MASCARILLA DE TEXTO

TEXTMASK crea una máscara de fondo alrededor del texto, mejorando la legibilidad al cubrir los objetos subyacentes. Esto es particularmente beneficioso cuando se trabaja con dibujos en los que el texto se superpone con formas o líneas. Los usuarios pueden ajustar las propiedades de la máscara, como la transparencia o el color, para mejorar la integración. Garantiza que las anotaciones sean legibles sin cambiar el diseño real.

3
1. FRENTE DE TEXTO

Usando TEXTTOFFRONT, puede traer las dimensiones y los objetos por encima de todos los demás objetos en su dibujo. Esto es valioso para diseños complejos donde ciertos otros elementos de diseño podrían oscurecer el texto. Puede usar este comando para enviar mensajes de texto o anotar, asegurándose de que las anotaciones estén siempre visibles.

4
1. WIPEOUT

El comando WIPEOUT crea una máscara invisible para ocultar porciones de un dibujo mientras mantiene el diseño intacto. Actúa como un borrador sin eliminar los objetos, lo que lo hace útil para diseños más limpios y texto más claro. Puede personalizar la forma del área de limpieza y controlar su visibilidad según sus necesidades.

5
1. ESPEJO

MIRRTEXT determina si el texto reflejado es legible o se voltea en un reflejo. Establecer MIRRTEXT en 0 mantiene el texto reflejado orientado correctamente, mientras que configurarlo en 1 voltea el texto a lo largo de los objetos espejados. Esta característica es bastante útil para mantener la legibilidad al reflejar diseños.

6
1. WIPEOUTFRAME

WIPEOUTFRAME le permite controlar los bordes de borrado en sus dibujos. Cuando se establece en 0, el marco permanece oculto pero activo, lo que garantiza un diseño limpio y suave sin distracciones. Sin embargo, establecer su valor en 1 hace que el marco sea visible, lo que permite ajustes fáciles.

Conclusión

Escribir texto en AutoCAD mejora la profesionalidad, la claridad del diseño y el cumplimiento con de los estándares de la industria. Puede crear texto con texto multilínea o de una sola línea para anotaciones precisas. Además, AutoCAD ofrece potentes funciones relacionadas con el texto, como TEXTFIT, WIPEOUT y MIRRTEXT, para una mejor personalización. Sin embargo, AutoCAD solo se puede usar para crear y editar dibujos 2D y modelos 3D, por lo que para los usuarios que necesitan agregar texto a diseños de video, CapCut es la mejor opción. Sus efectos de texto avanzados, varias fuentes, tamaños y opciones de color lo convierten en una excelente herramienta. ¡Ahora, descargue CapCut para escribir texto atractivo en sus diseños de video!

Preguntas frecuentes

1
1. ¿Cómo escribir texto en AutoCAD en varios idiomas?

Para escribir texto en AutoCAD en varios idiomas, use la opción MTEXT para seleccionar una fuente adecuada. A continuación, habilite las "fuentes Unicode" en el gestor de estilos de texto para la compatibilidad con varios idiomas. También puede agregar paquetes de idiomas adicionales en AutoCAD para una entrada de texto suave. Garantice la codificación adecuada al trabajar en con proyectos multilingües.

2
1. ¿Cómo exportar archivos de AutoCAD a otros formatos (como DXF, DWF)?

Para exportar archivos de AutoCAD a otros formatos, haga clic en "Archivo", luego en "Exportar" y elija el formato, como DWF o DXF. Utilice el comando SaveAs para la conversión directa de archivos. Asegúrate de la configuración de compatibilidad para mayor precisión. Para mantener la precisión, compruebe las capas y las propiedades del objeto.

3
1. ¿Cómo importar hojas de cálculo de Excel a AutoCAD?

Utilice el comando "DATALINK" para vincular una hoja de Excel con AutoCAD. Selecciona "Crear un nuevo enlace de datos de Excel" y navega por tu archivo. Ajuste correctamente la configuración de la tabla para formatear dentro de AutoCAD. Puede actualizar fácilmente los datos vinculados actualizando la conexión.
